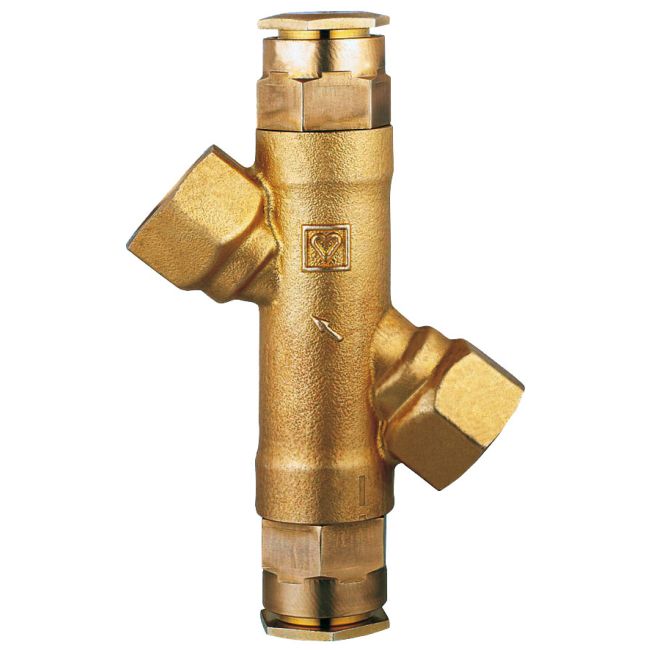

Ogranicznik temperatury cyrkulacji ZTB DN20 2401102 Herz

Funkcjonowanie:
Ogranicznik temperatury cyrkulacji HERZ jest termostatycznym zaworem dławiącym instalacje wody pitnej z pompą obiegową, w postaci regulatora proporcjonalnego bez energii pomocniczej. Średnia temperatura obiegu cyrkulacyjnego jest regulowana i automatycznie rozdział ciepłej wody jest możliwy w kilku pionach (jeśli są dostępne).

Ilość wody w obiegu jest zmniejszana do ilości wymaganej do utrzymania wymaganej temperatury, a straty cyrkulacyjne zminimalizowane. Zawór należy również wykorzystywać do dezynfekcji termicznej systemu z bakterii Legionella. Ilość wody w obiegu jest wtedy ponownie zwiększana do ilości projektowanej.

Gniazdo zaworu jest otwierane lub zamykane poprzez grzybek zaworu. Grzybek reaguje na wzrost temperatury wody powoli i równomiernie poprzez element termostatyczny, bez skoków ciśnienia, w kierunku „zamknięty", a gdy temperatura wody spada, poprzez sprężynę otwierającą na elemencie termostatu, w kierunku „otwarty". Czynnik rozprężający wewnątrz elementu termostatu przekształca zmiany temperatury na zmianę kierunku. W przypadku dezynfekcji termicznej drugi element termostatu dominuje nad pierwszym, tak aby był dostępny całkowity przepływ na wylewce.

Montaż:
Montaż na pionie cyrkulacyjnym jest dozwolony w dowolnej pozycji. Należy przestrzegać kierunku przepływu oznaczonego na korpusie zaworu.
