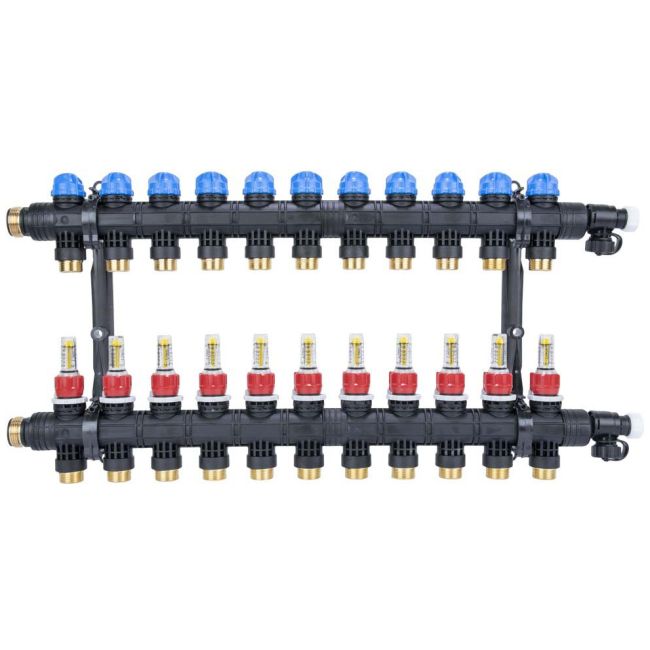

Rozdzielacz ProCalida EF1 K 11 obiegów grzewczych, G1", 0,2 - 1,6 l/min

ZASTOSOWANIE

Rozdzielacze poliamidowe ProCalida EF1 K stosuje się w instalacjach ogrzewania lub chłodzenia płaszczyznowego.
Montowane są głównie w szafkach umieszczonych w ścianach budynku, skąd rozprowadzają ciepło ze źródła do poszczególnych pętli instalacji płaszczyznowej.
Możliwy jest również montaż pod stropem w instalacjach sufitowych.
Z ich pomocą reguluje się ilość ciepła kierowaną do konkretnych pomieszczeń, napełnia, opróżnia oraz odpowietrza instalacje płaszczyznowe.
Połączone z systemami sterowania FloorControl lub CosiTherm i siłownikami termoelektrycznymi TSA zapewniają stale komfortową temperaturę w każdym z pomieszczeń.

OPIS

Urządzenie przeznaczone jest do obsługi 11 obiegów grzewczych.
Kompletny rozdzielacz składa się z belek zasilającej i powrotnej oraz wieszaków ściennych.
Belka zasilająca wyposażona jest w rotametry do regulacji przepływu.
Belka powrotna wyposażona jest w zawory do ręcznego zamykania obiegów lub montażu siłowników termoelektrycznych.
Obie belki zakończone są zaworami do odpowietrzania, opróżniania, napełniania i płukania instalacji. Do zaworów można podłączyć przyłącza do węża elastycznego.
Już posiadany rozdzielacz ProCalida można rozbudować o dowolną ilość sekcji (dzięki rozszerzeniom) oraz o bajpas z zaworem upustowym różnicy ciśnień.

Dane techniczne
-przyłącza: 2xG1"
-ilość obiegów: 11
-zakres regulacji rotametrów: 0,2÷1,6 l/min
-przyłącza siłowników termoelektrycznych: M30x1,5
-parametry pracy: max 90 st. przy 3 bar, max 60 st. przy 6 bar
