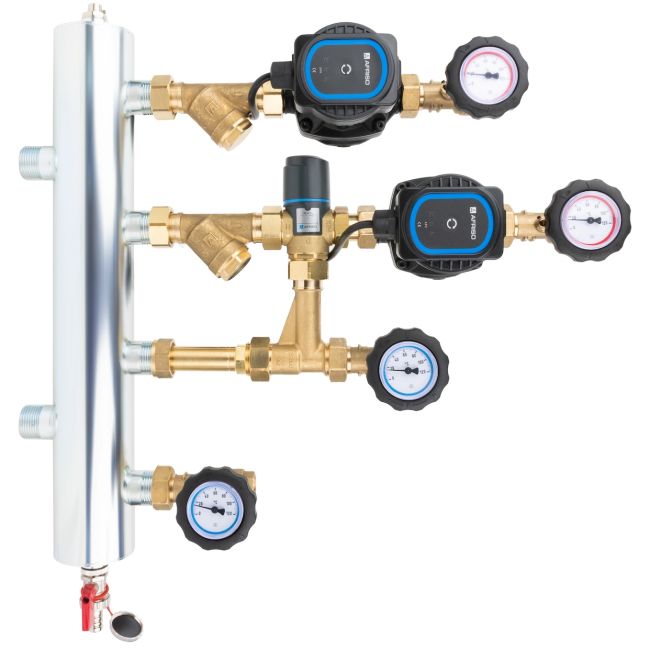

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901 AP, człon bez mieszania i z zaworem ermostatycznym ATM 561, pompy AFRISO APH 160 (S)

Opis produktu: Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901 AP, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy AFRISO APH 160 (S)

Główne cechy:

• Stosowany w instalacjach grzewczych i chłodzących.
• Montowany na ścianie między źródłem a instalacją.
• Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.
• Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
• Zapewnia prawidłowe natężenie przepływu medium i niezależną pracę poszczególnych obiegów.
• Wyposażony w pompy obiegowe AFRISO APH 160.
• Termostatyczny zawór mieszający ATM 561 z zakresem regulacji temperatury zasilania 20-43°C (Kvs 2,5 m³/h).
• Zawory odcinające z termometrami do kontroli temperatury medium na każdym przyłączu.
• Zawór zwrotny wbudowany w zawór odcinający na powrocie z członu bez mieszania oraz w trójnik na przyłączu powrotnym członu z mieszaniem.
• Tuleje do montażu czujników temperatury na każdym przyłączu.
• Filtry siatkowe chroniące pompy i zawory przed zanieczyszczeniami.
• Możliwość montażu ze źródłem ciepła po prawej lub lewej stronie.
• Sprzęgło hydrauliczne z ręcznym odpowietrznikiem i zaworem spustowym do usuwania zanieczyszczeń.
• Opcjonalne doposażenie sprzęgła w izolację (Art.-nr 90 800 02) w celu zmniejszenia strat ciepła.

Dane techniczne:

• Maksymalna temperatura: 90°C
• Maksymalne ciśnienie: 6 bar
• Moc: max 70 kW
• Przyłącza od strony instalacji: GW G¾"
• Przyłącza od strony kotła: G1"
• Obieg 1: bezpośredni
• Obieg 2: ATM 561, Kvs 2,5 m³/h, 20-43°C
• Pompy obiegowe: AFRISO APH 160
• Producent: AFRISO

Przeznaczenie:

Zestaw mieszający BPS 901 AP jest idealny do zastosowania w instalacjach grzewczych i chłodzących. Jego zadaniem jest hydrauliczne rozdzielenie obiegów, co zapewnia niezależne i efektywne działanie systemu. Montaż na ścianie między źródłem a instalacją pozwala na elastyczne zastosowanie w różnych konfiguracjach systemów.

Charakterystyka:

Produkt cechuje się wysoką wydajnością i niezawodnością. Dzięki zaworom odcinającym z termometrami, użytkownik ma pełną kontrolę nad temperaturą medium. Filtry siatkowe oraz zawory zwrotne gwarantują ochronę przed zanieczyszczeniami, co zwiększa żywotność urządzeń. Sprzęgło hydrauliczne wyposażone w ręczny odpowietrznik i zawór spustowy umożliwia łatwe usuwanie zanieczyszczeń.

Zastosowanie:

Zestaw mieszający BPS 901 AP znajduje zastosowanie w różnorodnych instalacjach grzewczych i chłodzących, zapewniając optymalne warunki pracy dla systemów grzewczych i chłodzących poprzez prawidłowe zarządzanie przepływem medium i oddzielanie obiegów hydraulicznych. Możliwość regulacji temperatury zasilania oraz elastyczność montażu czynią go wszechstronnym rozwiązaniem dla różnych potrzeb instalacyjnych.
