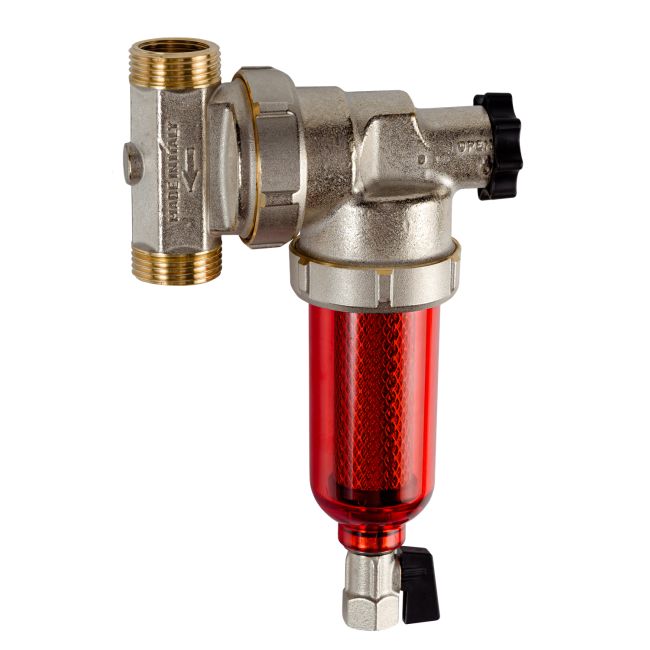

Magnetyczny separator zanieczyszczeń z filterm i obrotową głowicą do instalacji C.O. model T5

Opis produktu Magnetyczny separator zanieczyszczeń z filterm i obrotową głowicą do instalacji c.o. model: T 5

Magnetyczny separator zanieczyszczeń T5 to innowacyjne urządzenie zaprojektowane do efektywnego usuwania zanieczyszczeń z instalacji grzewczych, zapewniające ochronę i wydajność systemu centralnego ogrzewania.

Zalety produktu

• Gwint: 3/4” GW lub 1” GZ
• Uniwersalny montaż: dzięki obrotowej głowicy (pion/poziom)
• Podwójne działanie filtracji: Silny magnes neodymowy (11 000 Gaussów) i gęsty filtr osadnikowy zatrzymujący zanieczyszczenia do wielkości 500 µm
• Ochrona urządzeń: przedłuża żywotność kotła, chroniąc pompy i wymienniki
• Poprawa sprawności instalacji: redukcja strat energii
• Łatwa konserwacja: szybka i bezproblemowa obsługa
• Wbudowany zawór spustowy i odcinająco-regulacyjny: umożliwia płukanie wsteczne i łatwą obsługę
• Dedykowany dla instalacji domowych: możliwość montażu przed kotłem lub na rurociągu powrotnym

Opis działania

Separator T5 działa dzięki podwójnemu systemowi filtracji, który skutecznie usuwa zanieczyszczenia takie jak piasek, miedź, aluminium oraz rdza. Magnes neodymowy przyciąga cząstki ferromagnetyczne, a gęsty filtr osadnikowy wychwytuje cząstki mechaniczne do 500 µm. Montowany na powrocie instalacji, zapobiega cyrkulacji zanieczyszczeń i chroni przed uszkodzeniami pomp obiegowych i wymienników ciepła.

Parametry techniczne

• Rodzaj medium: Woda i glikol (max. stężenie glikolu 50%)
• Zakres temperatury pracy: 5 ÷ +90 °C
• Maksymalne ciśnienie robocze: 25 bar
• Poziom filtracji: 500 µm
• Przepływ (KVS) 1”: 7,4 m3/h
• Przepływ (KVS) ¾”: 4,4 m3/h

Montaż urządzenia

• Przed montażem: Upewnij się, że kocioł jest wyłączony i temperatura wody w instalacji równa się temperaturze otoczenia.
• Pozycja montażu: Urządzenie może być montowane zarówno pionowo, jak i poziomo.
• Bez potrzeby dodatkowych zaworów: Separator wyposażony jest w wbudowany zawór odcinający.
• Kontrola szczelności: Po montażu sprawdź szczelność instalacji zgodnie z odpowiednimi normami.

Konserwacja

Regularna konserwacja separatora jest kluczowa dla zapewnienia jego optymalnej wydajności. Zaleca się kontrolę i czyszczenie urządzenia co najmniej raz do roku, najlepiej przed rozpoczęciem sezonu grzewczego. Proces konserwacji obejmuje opróżnianie komory filtracyjnej, czyszczenie filtra oraz sprawdzanie stanu uszczelek.

Szczegóły wykonania

• Korpus: CW617N Mosiądz
• Uszczelka o-ring: EPDM
• Filtr osadnikowy: AISI 304 Stal nierdzewna
• Magnes: Neodymowy o mocy 11 000 Gaussów
• Komora filtracyjna: Tworzywo sztuczne (Termopol)
• Zawór odcinająco-regulacyjny: CW617N Mosiądz / uszczelnienie EPDM

Ostrzeżenia

Separator T5 zawiera silny magnes, który może wpływać na urządzenia elektroniczne oraz stanowić zagrożenie dla osób z rozrusznikami serca. Zaleca się zachowanie ostrożności podczas konserwacji i montażu.
