Układ pomiarowy Wilo UP 40 z przepływomierzem

Układ pomiarowy Wilo-UP 40

Układ pomiarowy Wilo jest wykonywany zgodnie z zapisami Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych:

"Rozdział 5 Pompowanie przeciwpożarowe pkt 4. Pompy powinny być wyposażone w układ pomiarowy składający się z ciśnieniomierza, przepływomierza i zaworu regulacyjnego, pozwalający na okresową kontrolę parametrów pracy".

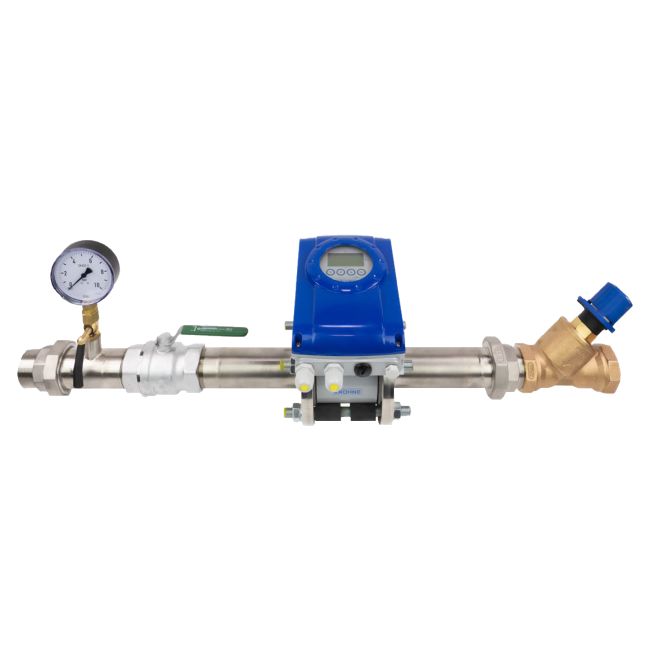

Główne elementy układu to:

1. Przepływomierz elektromagnetyczny

2. Zawór regulacyjny z nastawą wstępną

3. Zawór odcinający

4. Manometr z zakresem pomiarowym do 10 bar

5. Kurek manometryczny 1/2"

Zastosowany przepływomierz elektromagnetyczny charakteryzuje się maksymalnym błędem pomiarowym ±0,5%. Posiada możliwość nastawy wyświetlanych jednostek pomiaru i odczytu sumarycznego zużycia wody. Przepływomierz ma możliwość komunikacji do zewnętrznego systemu BMS i zdalnego odczytu parametrów. Zastosowany w układzie zawór regulacyjny z fabryczną nastawą wstępną pozwala na zapobieganie pracy pomp ze "swobodnym wypływem". Przepływ maksymalny przez układ pomiarowy dostosowany jest do parametrów pracy instalacji p.poż. Poszczególne elementy montowane są na rurociągu ze stali nierdzewnej AISI316L, zapewniając wysoką odporność na korozję. Każdy produkt przechodzi testy fabryczne na stacji prób wody czystej Wilo Polska.

Dane techniczne:

• Obudowa przetwornika: aluminium malowane proszkowo
• Orurowanie: stal nierdzewna AISI 316L
• Korpus zaworów: mosiądz
• Stopień ochrony przetwornika: IP 67 (NEMA 4X)
• Zakres pomiarowy: 1-5 l/s
• Zakres temperatur otoczenia: 0 +60°C
• Zakres temperatr cieczy: 0 +60°C
• Pobór mocy: AC: 15 VA ; DC: 5,6 W
• Napięcie sieciowe: 1x230V
• Częstotliwość sieci: 45Hz/65Hz
• Producent: Wilo
• Nr art: 2864913
