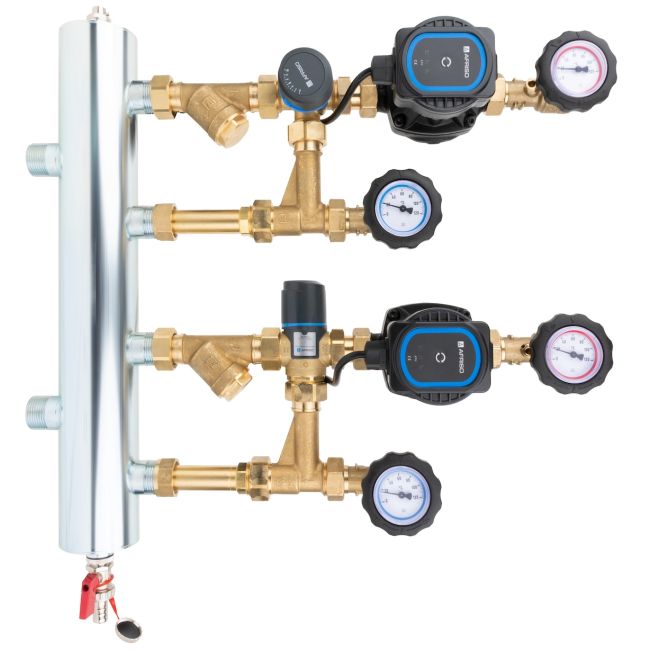

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 961 AP, człon z zaworem obrotowym ARV 362 i termostatycznym ATM 561, pompy AFRISO APH (S) A

Opis produktu: Zestaw mieszający ze sprzęgłem hydraulicznym BPS 961 AP, człon z zaworem obrotowym ARV 362 i termostatycznym ATM 561, pompy AFRISO APH (S) A

Główne cechy:

• Stosowany w instalacjach grzewczych i chłodzących.
• Montowany na ścianie między źródłem a instalacją.
• Możliwość podłączenia dwóch obiegów grzewczych/chłodzących.
• Hydrauliczne rozdzielenie obiegu źródła od obiegów po stronie instalacji.
• Zapewnia odpowiednie natężenie przepływu medium i niezależną pracę poszczególnych obiegów.
• Wyposażony w pompy obiegowe AFRISO APH 160.
• Obrotowy zawór mieszający ARV 362 ProClick (Kvs 6,3 m³/h).
• Termostatyczny zawór mieszający ATM 561 (Kvs 2,5 m³/h) z regulacją temperatury 20-43°C.
• Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.
• Zawory zwrotne wbudowane w trójniki na przyłączach powrotnych.
• Tuleje do montażu czujników temperatury na każdym przyłączu.
• Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.
• Możliwość montażu ze źródłem ciepła po prawej lub lewej stronie.
• Sprzęgło hydrauliczne z ręcznym odpowietrznikiem i zaworem spustowym do usuwania zanieczyszczeń.
• Opcjonalne doposażenie sprzęgła w izolację (Art.-nr 90 800 02) w celu zmniejszenia strat ciepła.
• Montaż regulatora ACT 443 ProClick lub ARC 345 ProClick na zaworze mieszającym ARV ProClick umożliwia automatyczne ustawienie temperatury oraz sterowanie pompą obiegową.

Dane techniczne:

• Maksymalna temperatura: 90°C
• Maksymalne ciśnienie: 6 bar
• Moc: max 70 kW
• Przyłącza od strony instalacji: GW G¾"
• Przyłącza od strony kotła: G1"
• Obieg 1: ARV 362 ProClick, Kvs 6,3 m³/h
• Obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C
• Pompy obiegowe: AFRISO APH 160
• Producent: AFRISO

Przeznaczenie:

Zestaw mieszający BPS 961 AP jest przeznaczony do instalacji grzewczych i chłodzących. Jego głównym zadaniem jest hydrauliczne rozdzielenie obiegów, co zapewnia niezależną i wydajną pracę systemu. Montaż na ścianie między źródłem a instalacją umożliwia elastyczne zastosowanie w różnych konfiguracjach systemów.

Charakterystyka:

Produkt charakteryzuje się wysoką wydajnością i niezawodnością. Dzięki zaworom odcinającym z termometrami, użytkownik ma pełną kontrolę nad temperaturą medium. Filtry siatkowe oraz zawory zwrotne zapewniają ochronę przed zanieczyszczeniami, co wydłuża żywotność urządzeń. Sprzęgło hydrauliczne wyposażone w ręczny odpowietrznik i zawór spustowy umożliwia łatwe usuwanie zanieczyszczeń.

Zastosowanie:

Zestaw mieszający BPS 961 AP znajduje zastosowanie w różnorodnych instalacjach grzewczych i chłodzących, zapewniając optymalne warunki pracy dla systemów grzewczych i chłodzących poprzez prawidłowe zarządzanie przepływem medium i oddzielanie obiegów hydraulicznych. Montaż regulatorów ACT 443 ProClick lub ARC 345 ProClick na zaworze mieszającym ARV ProClick pozwala na automatyczne ustawienie temperatury oraz sterowanie pompą obiegową, co zwiększa efektywność systemu.
